Introducción

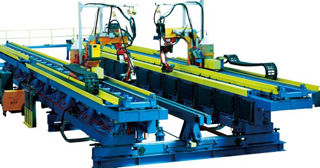

Nuestra línea automática de soldadura para vigas en H con alma corrugada está integrada por: máquina de corte en tiras, máquina de corte a la medida, banda transportadora, alimentador de placas corrugadas, máquina formadora de paneles corrugados, robot automatizado para corte y soldadura de vigas, cortadora de sección transversal, sistema de apilamiento, etc. Esta estación de soldadura cuenta con un robot italiano de última tecnología capaz de realizar algunos procedimientos de forma automática, por ejemplo: sustituye la pistola de soldadura, escanea con láser toda la línea, puede soldar en dos posiciones y efectuar cortes transversales, entre otros.

Características y uso del equipo
Nuestra avanzada línea de soldadura, ha sido diseñada específicamente para la producción de vigas en H con alma corrugada, este tipo de viga es un nuevo material de construcción con excelentes propiedades mecánicas. Gracias a sus muchas ventajas, esta clase de viga es cada vez más utilizada en la construcción de puentes, edificaciones y diversos tipos de estructuras con uno o varios tramos.

La superficie corrugada del alma de la viga ahorra de un 20 a un 60% de acero en comparación con la viga común, sin cambiar el límite elástico. Así pues las vigas corrugadas proporcionan un alto rendimiento, gran envergadura, bajo costo y muchas otras ventajas.

Las vigas corrugadas de 1.5m pueden cubrir luces de hasta 40 metros y son coherentes con los requerimientos contemporáneos de ahorro de energía. De esta manera las vigas producidas con nuestra línea se adaptan a los desafíos del futuro en este campo.

Diagrama de procesos

Desbobinado de las láminas → Transporte → Nivelación → Corte en tiras → Corte a la medida → Conformado Corte del ala → Corte de la lámina → Clasificación y transporte

Escaneo láser → alimentación y ensamblaje → Soldadura automática → Corte de salida

Parámetros técnicos

Máquina	Parámetros
Perfiladora de chapas corrugadas	Materia prima adecuada	Límite elástico	≤345MPa
		Espesor del acero	2-5mm (≤235MPa); 2-4mm (≤345MPa)
		Ancho del acero	500-1500mm
	Dimensiones del perfil	Altura de la onda	40-46mm
		Distancia entre las ondas	Aproximadamente 155mm
	Alimentación de acero	Banda transportadora
	Modo de salida de la chapa corrugada	Cadena de transmisión
	Potencia	25kw
	Peso total	Alrededor de diez toneladas
	Dimensiones	6235×1640×2500 mm
Robot automático para producción de vigas	Dimensiones de la pieza de trabajo	Longitud	4~20 m
		Espesor	2~5 mm
		Alto	500~1500 mm
		Espesor del ala	10~30 mm
		Ancho del ala	150~500 mm
	Modos de soldadura	Este robot importado cuenta con dos posiciones de soldadura al mismo tiempo
	Tipos de soldadura	Soldadura con CO2	Escaneo del corrugado	Escaneo láser de toda la línea
	Tipos de corte	Corte por plasma	Modo de control	Controlado automáticamente por la computadora industrial
	Velocidad de escaneado	≥900 mm/s	Velocidad de soldadura	≥700 mm/min
	Potencia total	223kw
	Dimensión	22000×6500×3500 mm
	Peso total	Cerca de 46 T
